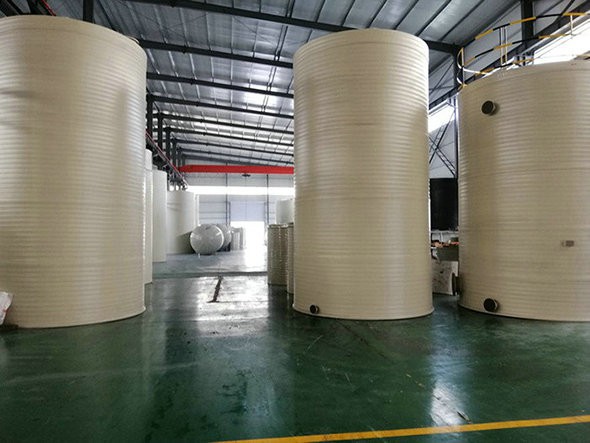

聚丙烯立式鹽酸儲罐涂覆前的處理

　　一、涂裝環(huán)境條件：

　　涂裝環(huán)境對漆膜的質(zhì)量有很大的影響，為保證涂裝質(zhì)量，對聚丙烯立式鹽酸儲罐涂裝環(huán)境提出如下要求：

　?、俨荒茉诹胰掌貢窈陀杏辍㈧F、雪的天氣情況下進(jìn)行露天作業(yè)；相對濕度大于85%時不宜施工；底材料溫度須高于露點(diǎn)以上3度方可進(jìn)行施工。

　?、谙募娟柟庵鄙?、底材溫度大于60度時不能施工。冬季氣溫不低于-5度時，70-H環(huán)氧鐵紅防腐涂料、H06-3環(huán)氧云鐵防銹漆、ZHL51-2超厚漿型環(huán)氧瀝青防銹漆不宜在室外施工。

　?、弁垦b過程及漆膜干燥時間過程中有粉塵飛揚(yáng)時不能施工。ET-98無機(jī)磷酸鹽長效型富鋅涂料無妨，因3分鐘可以達(dá)到表干。

　　二、處理措施

　　①對普通鋼材以噴砂法進(jìn)行除銹處理，除盡鐵銹、氧化皮等雜物。表面處理質(zhì)量控制應(yīng)達(dá)到GB8923規(guī)定的“涂裝前鋼材表面銹蝕等級和除銹等級”標(biāo)準(zhǔn)規(guī)定的Sa2.5級，表面粗糙度35-75um，噴砂后將砂塵除盡。

　?、趪娚昂蟮匿摬膽?yīng)在4小時之內(nèi)完成油漆的涂裝。如果采用ET-98無機(jī)磷酸鹽長效型富鋅涂料作為底漆，一般除油、除銹即可，可不噴砂、拋丸，而用鋼絲刷、磨光機(jī)或鋼砂紙?zhí)幚?，可帶微銹的情況下涂刷施工。

　?、廴缬龊附硬考跔T焊接后的72小時之內(nèi)不能進(jìn)行涂裝。

　?、軐﹀冧\層須采用輕掃級噴砂法去除灰層、油污等雜質(zhì)，然后涂刷70-H環(huán)氧鐵紅防腐漆。
